JUMPER IC MATRIX


Skema Jumper Ic MATRIX Ps2 ... !!!!!



Mobo 4_v4

Mobo 4_v5

Mobo 4_v7

Mobo 4_v9

Mobo 4_v10

Mobo 4_v12-v13

Mobo 4_v14

Mobo 4_v15

Sabtu, 19 Oktober 2013

Tutorial USButil

Install Game Dengan USBUtil Ver 2.00

Bagi anda yang menggunakan HardDisk external atau Flashdisk sebagai media penyimpanan game,
Yang loadingnya mengunakan OPL atau Usb Advance. Instal gamenya bisa mengunakan USBUtil,
Lebih mudah dalam menggunakanya. Untuk instal game sebenarnya banyak software seperti :
USB insane, USB Extreme dan masih banyak lagi software yang lainnya.
Tapi saya cenderung lebih baik mengunakan USBUtil.

Berikut ini gambaran cara Install Game Dengan USBUtil :

 Terlebih dahulu anda tancapkan HD EXternal atau Flashdisk anda sebagai media penyimpanan.
Untuk kali ini saya mengunakan Flashdisk dengan kapasitas 8 Giga.


 Buka software USBUtil.


Tampilan awal seperti gambar di bawah :



 Selanjutnya anda klik Close, anda pilih pada tab File, jika anda mengunakan file dari hardisk komputer Anda dan File gamenya telah di Convert jadi File ISO maka anda pilih Create game from ISO.



Selanjutnya anda akan di minta dimana anda menyimpan game anda untuk di Instal ke Flashdisk



Pada option sebelah kiri anda pilih Di Drive mana anda simpan file game anda, saya menyimpannya di Drive D: terlihat pada gambar ada 2 game yang saya simpan, selanjutnya pada option sebelah kanan pilih di drive mana anda menancapkan Flashdisk Anda, jangan sampai salah memilih.

 sesudah anda pilih Flashdisknya, anda pilih game yang anda ingin instal

Contoh saya menginstal Burnout 3 TAKEDOWN.

Selanjutnya anda klik pada tab Create. Tungulah hingga proses penginstalan selesai.


cara di bawah ini adalah mengunakan CD\DVD untuk menginstal Game pada HD External atau Flashdisk.



Masukan CD/DVD game ke DVD rom Jalankan program USBUtil

Selanjutnya pada Fileanda pilih Create [GAME/ISO]from CD/DVD







 pada option sebelah kiri terlihat CD/DVD Rom Sudah terdeteksi secara otomatis,pada option sebelah kanan anda pilih dimana anda menancapkan Flashdisk anda Selanjutnya anda klik pada tab Create,tungulah hinga proses penginstalan selesai.

Nah setelah anda menginstal game lewat 2 cara di atas HD external/Flashdisk anda sudah siap untuk
Di mainkan.


Selamat Mencoba ..........










Tutorial cara Menggunakan software winhiip


Winhiip merupakan aplikasi komputer yang di gunakan untuk menginstal game Playstation 2 dengan booting HDLoader. Aplikasi ini sangat berperan penting untuk pengguna HDLoader, selain untuk mengintal game ke dalam hardisk, winhiip juga bisa di gunakan untuk menyimpan master game ke dalam komputer, mengcopy game dari DVD game untuk di masukkan ke dalam hardisk yang digunakan Playstation 2, dan mungkin masih banyak kegunaan winhiip yang belum kita ketahui

Berikut ini saya akan menjelaskan cara mengintal game ke dalam hardisk Playstation 2 dari DVD game yang kita masukkan di DVDROM komputer dan beberapa cara penggunaan dari software winhiip

Pertama yang harus di lakukan, set jumper hardisk ke slave kemudian koneksikan HDD dengan kabel IDE dari PC dan ambilkan power-nya dari PC juga, atau jika ingin lebih praktis sobat bisa menggunakan R-Driver. Selanjutnya nyalakan komputer, buka aplikasi winhiip untuk tampilan awal seperti di bawah ini :





Klik ok untuk menuju tahap penggunaan winhiip .





Klik Select Drive kemudian pilih Drive 1 (PS2) seperti tanda panah pada gambar di atas, jika HDD sudah terisi game makan tampilan-nya akan seperti di bawah ini :





Sobat juga bisa menginstal iso game yang tersimpan di PC dengan mengeklik Image file(s) kemudian cari di mana iso game PS2-nya tersimpan.

Jika sobat ingin menginstal game dari DVD klik add Image ,pilih CD/DVD drive, akan tampil seperti di bawah ini :





Untuk setingan kompatibility, sebagian besar game berjalan normal pada setingan 3 dan 6. Jika dengan setingan 3 dan 6 game tidak dapat berjalan dengan normal atau hank, rubah setingan-nya pada 2,3,4,5,6,7,8 atau kosongkan saja. Tapi jika game-nya masih hank juga, kemungkinan game tersebut memang tidak kompatible dengan HDLoader. Jika seting-nya sudah di tentukan, klik ok akan ada proses penginstalan/pengcopyan game dari DVD ke HDD, tunggu sampai proses selesai.

Jika sobat ingin menghapus game yang sudah bosan/game yang sudah tidak lagi di mainkan, klik/centang pada judul game, sobat bisa menghapus lebih dari satu game, kemudian klik remove Image seperti gambar di bawah ini :





Sobat juga bisa mengcopy game tersebut ke dalam hardisk PC dengan cara, klik/centang nama game-nya,kik Extract Image(s), selanjutnya tentukan lokasi di mana kita akan menyimpan iso game tersebut.


Ok selesai sudah tutorial penggunaan software winhiip semoga bermanfaat .


Rabu, 09 Oktober 2013

Downloads HDLPatchGUI

Link Downloads HDLPatchGUI :


   http://www.4shared.com/rar/Xfx8OZd_/HDLPatchGUI.html

Tutorial HDLPatchGUI

Tutorial cara Mengganti tampilan atau SKINS HDLoader

Untuk membuat tampilan atau skins hdloader siapkan dulu yang dibutuhkan sebagai berikut:
hdl patch v0.8b gui
HDLoaderUnpacked


Sebelum menggunakan hdl pactch v0.8b gui, terlebih dahulu siapkan dua gambar yang berukuran 512 x 448 pixel dengan format bmp 24 bit, beri nama Splash dan Main
Buka dan jalankan software hdl patch v0.8b gui, tampilan awal seperti di bawah ini.



Di tab HDL File, tentukan unpacked HDL File yang telah di sediakan, kemudian centang pada Use Unpacked HDL as Source Files seperti pada gambar di bawah ini.

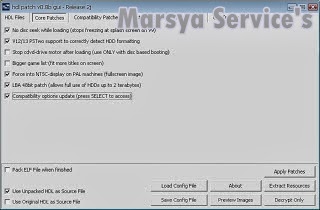

Selanjutnya klik Core Patches akan tampak seperti di bawah ini.



Centang kolom seperti gambar di atas, kosongkan kolom 3 dan 4, kemudian klik pada Compatibility Patches.



Centang Enable UDMA Patch pada 16.6 MB/s, kemudian centang juga pada kolom More CrazyC Patches, bisa di lihat pada gambar di atas, klik untuk memperbesar gambar. Selanjutnya klik Custimization akan tampil seperti di bawah ini.

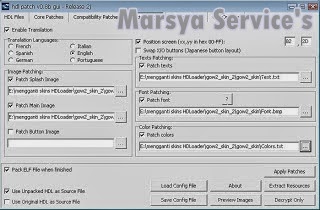

Seperti pada gambar di atas centang Enable Translation, tentukan bahasa yang di inginkan,dalam contoh di atas adalah bahasa English. Kemudian setting pada Image Patching, centang Patch Spash Image, di tab tersebut isikan image Splash yang telah di sediakan tadi. Kemudian centang pada Patch Main Image dan isikan image Main yang telah di sediakan, untuk Patch Button Image kosongkan saja

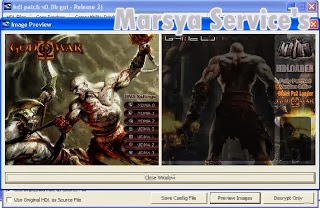

Pada position screen isikan 82,2D, kemudian pada Patch Texts, Fonsdan Color, isikan bila tersedia atau jika sobat menggunakan gambar dari download Skins HDL semua yang di butuhkan telah tersedia untuk hdl patch dan tinggal menerapkan saja ke dalam setting hdl patch. Untuk melihat tampilan klik Preview Images, akan tampak seperti gambar di bawah ini dan untuk menutup tampilan klik Close window.



Pada other patches, centang kotak dialog jika Anda ingin mengunci toolbar dan setting game, tapi jika ingin menggunakan HDD Loader untuk menginstal game dari PS2 atau ingin merubah settingan game dengan menekan tombol maka kosongkan saja seperti pada gambar di bawah ini



Selanjutnya klik GUI Options pada Set GUI Language, centang/pilih bahasa inglish seperti gambar di bawah ini.



Pastikan semua setting pada hdl patch sudah diatur dengan benar, klikApply Patches kemudian save dengan nama BOOT.

Untuk menginstal BOOT.ELF yang baru saja di buat tadi, bisa menggunakan Dev21 Instaler, dan seperti saat menginstal HDLoader ke dalam hardisk Playstation 2



Penjelasan:



Untuk merubah tampilan warna dan huruf pada skins yang telah kita buat tadi, sobat bisa mengedit hdl color.txt seperti di bawah ini.



Pada kolom yang berwarna hijau merupakan dari kode huruf, sedangkan pada kolom yang berwarna kuning merupakan trasparasi dari huruf, nilai dari 00 sampai 80, semakin tinggi nilainya semakin kontras hurufnya dari gambar latar. Untuk mendapatkan kode-kode warna tersebut, bisa menggunakan Photo Shop atau sobat bisa melihat kode warna di bawah ini






Selesai ..................




Downloads PS2PFSExplore

Link Downloads Ps2PfsExplore :

 http://www.4shared.com/rar/Yk_szAzR/PS2PFSExplorer.html

Tutorial PS2PFSExplorer

(Penggantian HDLoader / boot.elf pada hardisk PS2)

Penggunaan program ini dapat diambil kesimpulan hanya untuk mengganti file boot.elf pada Hd PS2 itupun harus dibantu.dengan Program WinHiip.
Karena Program ini masih tahap percobaan dan masih banyak sekali kelemahan yang belum dituntaskan oleh pengembang terutama SOUJACK and partner. Tetapi dengan Program ini kita masih dapat memanfaatkannya.
yaitu untuk penggantian tampilan Hd PS2 kita atau dengan istilah yang sering kita dengar HDLoader atau boot.elf
Adapun cara yang pernah saya coba sebagai berikut:

1. Koneksikan HD PS2 anda ke PC baik menggunakan mobile rack atau USB IDE ( saya disini menggunakan USB IDE karena lebih mudah ) selanjutnya setelah terhubung anda buka program PS2PFSExplorer ini, baca tampilan yang diberikan Soujack.
kalau anda setuju anda tandai “ Ya, saya coba



2. Kemudian pada menu combo box , anda pilih HD1 (………..GB) HD-1 disini merupakan HD PS2 tetapi jika di PC anda terdapat HD lebih dari satu maka anda harus mengingat Hd nya berapa GB setelah anda pilih Hd PS2. Anda klik hubungkan HD.


3. Maka akan terlihat file _boot[512MB/…. File bergambar ini kemudian anda klik sehingga disebelah kanannya akan menampilkan file
boot.elf ( file inilah yang merupakan HDLoader pada CD), lanjutkan dengan mengklik kanan file boot.elf ini sehingga menampilkan pilihan seperti gambar dibawah ini ,



kemudian anda pilih hapus maka akan mengeluarkan pesan yang berarti “ Konfirmasi untuk
menghapus file yang dipilih dalam bahasa Portugis/Spanyol “ anda pilih “ Yes “

4. Setelah file boot.elf terhapus maka anda bisa memasukan file BOOT.ELF kedalam kolom kanan yang sudah terhapus file boot.elf nya tersebut dengan mengklik kanan pada kolom yang kosong pilih tambah file seperti gambar dibawah ini.



5. Kemudian anda browser file BOOT.ELF yang sudah anda persiapkan ( telah anda buat dengan HDLPatch maupun dengan HDL AIO)
anda pilih file BOOT.ELF tersebut kemudian anda klik open, maka PS2PFSExplorer menampilkan progress bar berwarna hitam yang berarti sedang memasukan/ mentransfer file BOOT.ELF tersebut kedalam HD PS2.



6. Kemudian anda klik kanan pada File BOOT.ELF lanjutkan dengan memilih ubah nama, disini anda ganti nama BOOT.ELF dengan huruf
kecil yaitu boot.elf



7. Setelah mengganti nama file tersebut kemudian anda klik putuskan HD dan anda bisa tutup program AFS ini untuk membuka program WinHiip,
dimana dalam program WinHiip ini anda dapat memperbaiki drive structure PS2 agar tidak blank merah ataupun hitam.

8. Adapun cara penggunaan WinHiip dapat anda lihat di posting sebelumnya dalam pengistallan CDVD Game PS2.

9. Untuk Command yang lain saya tidak bahas dalam penggunaan PS2PFSExplorer ini karena saya rasa tidak diperlukan dalam mengubah tampilan HD ( HDLoader atau boot.elf).
Jadi saya sarankan agar tidak menggunakan command yang tidak saya bahas dalam tutorial ini.
Semoga Tutorial yang saya berikan ini bermanfaat bagi anda.

Wassalamu'alaikum .. wr .. wb ..... !!!!! -,...
